Popis

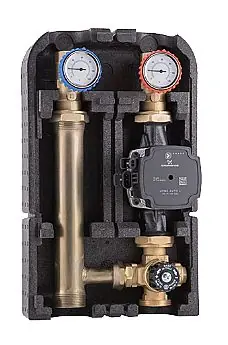

Popis produktu Předmontovaná čerpadlová PIDpina pro regulaci
pevného bodu a cirkulaci směsné kapaliny.
Umožňuje cirkulaci tepelné kapaliny,
přicházející z primárního okruhu, a to udržováním
teploty na předem nastavené hodnotě (pevný bod)
pomocí směšovacího ventilu s termostatickým prvkem.
Používá se v topných systémech obecně a v systémech
sálavého topení. PIDpina se skládá z čerpadla,
uzavíracích ventilů průtoku a zpátečky, termostatického
směšovacího ventilu, měřiče teploty průtoku
a zpátečky,anti termosifonový zpětný ventil
a tepelná izolace.
Rozsah pracovních teplot: 590 °C
Maximální pracovní tlak: 10 bar
Připojení: F EN 10226-1/M ISO 228-1
Rozteč připojení: 125 mm
Čerpadlo: Grundfos UPM3 AUTO 25-70 180,
Wilo Para 25-180/7-50/SC-12,
Médium: vod a, roztoky glykolu (max. 30 %)
Rozsah nastavení teploty: 2550 a 3060 °C
Tovární nastavení: 38 a 45 °C
Stupnice teploměru: 0120 °C
Nástavec/prodloužení: pozinkovaná ocel
T-kus (spoj) (oboustranné PIDpiny): mosaz EN12165 CW617N
Zpětný ventil
Tělo a uzávěr: POM
Těsnění: NBR
Čerpadlo
Tělo: litina
Elektrické napájení: 230 V-50/60 Hz
Třída ochrany:
Grundfos UPM3: IP 44
Wilo Para: IPx4D
Středová vzdálenost: 180 mm
Připojení: G 6/4″ M (ISO 228-1)
Izolační plášť:
EPP, hustota: 60 kg/m3
Rozsah pracovních teplot: -5+120 °C
Tepelná vodivost: 0,04 W/(m·K)
- Výrobce  Barberi
