Popis

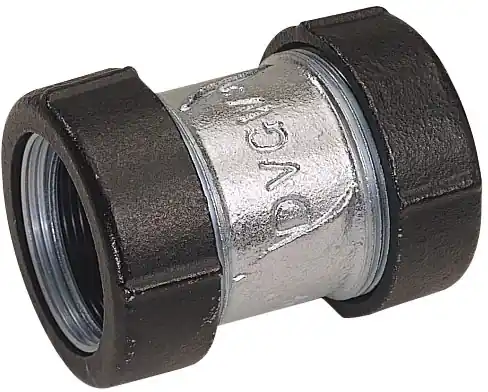

Svěrné spojky GEBO QUICK
Univerzální svěrné spojky jsou dostupné pro ocelové trubky, černé ocelové trubky a pro PE trubky. Tělo armatury je vyrobeno z žárově zinkované temperované oceli. Spojky se používají pro opravy na stávajícím potrubí a nové instalaci potrubí pro různá média.GEBO QUICK spojky jsou navrženy pro nepřetržitý provoz.
Konstrukce
- Tělo
- Těsnění NBR
- Podložka z pozinkované oceli
- Svěrný kroužek z pozinkované oceli
- Matice
- Potrubí
Rozměr
| A | 107 mm |
| E | 72 mm |
| R | 6/4″ |
| Hloubka zasunutí min. | 25 mm |
| Hloubka zasunutí max. | 44 mm |
| Vnější průměr ocelové trubky Ø | 48,3 mm |
| Vnější průměr ocelové černé trubky Ø | 51 mm |
| Vnější průměr PE trubky* Ø | 50 x 4,6 mm |
* Pro PE instalaci je nezbytné použít opěrná pouzdra.
Vlastnosti
Médium: voda, plyn, stačený vzduch
Oblast použití a provozní teplota: topná voda 80 °C (výhradně pro ocelové trubky), pitná voda: do 25 °C; stlačený vzduch (výhradně pro ocelové trubky): max. 70 °C; plyn -20 °C až +60 °C (výhradně pro ocelové trubky podle DIN EN 10255 a DIN EN 10220 série 1)
Pracovní tlak: stlačený vzduch 10 bar; voda 10 bar; plyn 5 bar
Vnější průměr trubky: 47,9 – 51,5 mm
