Popis

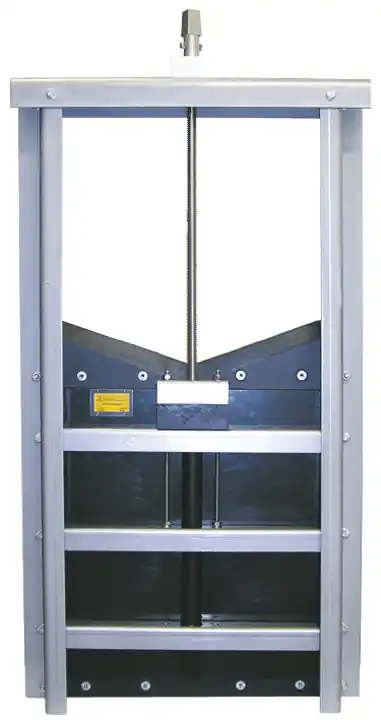

Plnoprůtočné čtyřhranně těsnicí vřetenové šoupátko s nestoupajícím vřetenem.
Pro kruhové průřezy kanalizace.
Možnost výměny těsnění desky bez demontáže armatury ze zdi.
Dlouhá životnost díky odolnosti vůči korozi a UV záření.
Velmi nízká hmotnost.
Samonosná rámová konstrukce pro montáž na kolmou betonovou stěnu pomocí chemických kotev.
V základním provedení je šoupátko s volným koncem vřetene.
Ovládání
Šoupátkovým klíčem, ručním kolem, pneupohonem nebo el. servopohonem.
Šoupátko zavírá, otáčíme-li ovládacím koncem doprava.
Materiál
Rám, vřeteno, nástavec: korozivzdorná ocel 1.4401 (17%Cr)
Zadní díl, deska: PE-HD
Těsnění desky : pryž EPDM odolná odpadní vodě a UV záření
Vřetenová matice: bronz odolný odpadní vodě
Těsnění na stěnu: pryž NEOPREN
Ložiskový domeček: acetátová pryskyřice (POM)
Ochrana proti korozi
Všechny díly z korozivzdorné oceli jsou mořeny a pasivovány.
Určení
Odpadní, komunální a užitková voda při dovolené pracovní teplotě do 70 °C.
Oboustranný pracovní přetlak: max. 0,05 MPa (5m vodní sloupec)
