Popis
Popis

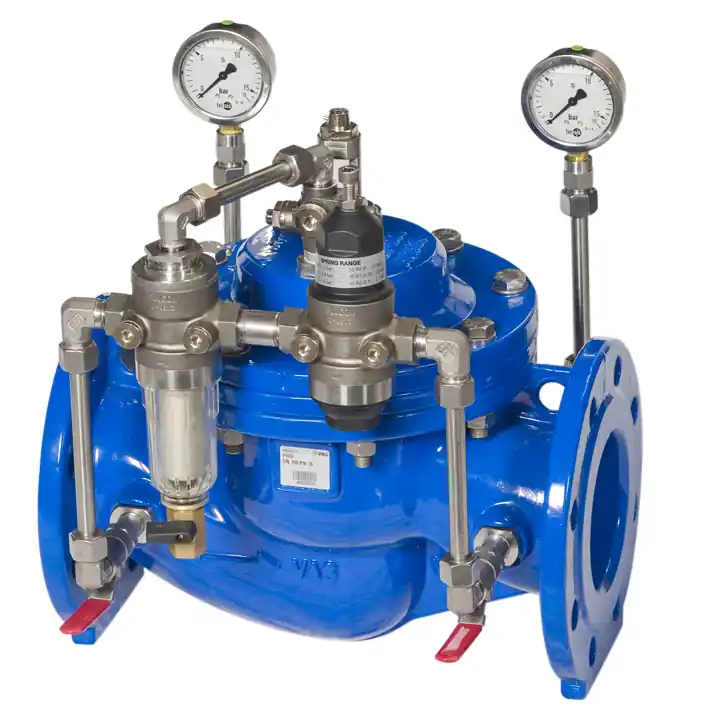

Automatický hydraulicky ovládaný membránový regulační ventil s řídicím okruhem.
Lineární regulační charakteristika díky antikavitačnímu štěrbinovému regulačnímu válci, který je volen dle konkrétních hydraulických podmínek.
Antikavitační štěrbinový regulační válec, kapalinové manometry i filtr regulačního okruhu s optickou kontrolou znečištění jsou standardní součástí sestavy.
Dlouhá životnost díky navařovanému sedlu.
Provoz bez kavitace, vibrací a hluku.
Použití k redukci výstupního tlaku.
Ovládání
Samočinné.
Materiály
Těleso, víko: tvárná litina EN -GJS-400-15 (GGG-40)
Závitová pouzdra: korozivzdorná ocel 1.4301 (17% Cr)
Těsnění, membrána, O -kroužky: antibakteriální pryž EPDM
Sedlo: korozivzdorná ocel CrNi, lapované
Potrubí řídicího okruhu: korozivzdorná ocel 1.4571 (17% Cr, 12% Ni, 2% Mo)
Filtr, funkční části řídicího okruhu: korozivzdorná ocel 1.4404 (17% Cr, 12% Ni, 2% Mo)
Ochrana nad korozí
Těžká protikorozní povrchová ochrana v kvalitě GSK.
Litinové díly vně i uvnitř chráněny epoxidovým povrstvením (odstín RAL 5005).
Určení
Pitná nebo užitková voda při dovolené pracovní teplotě do 50 °C
Průtočná rychlost max. 5 m/s
Pracovní přetlak:
– max. 1,0 MPa (PN 10)
– max. 1,6 MPa (PN 16)
Rozdíl pracovních tlaků min. 0,05 MPa
Obrázky jsou pouze ilustrační.
