Popis

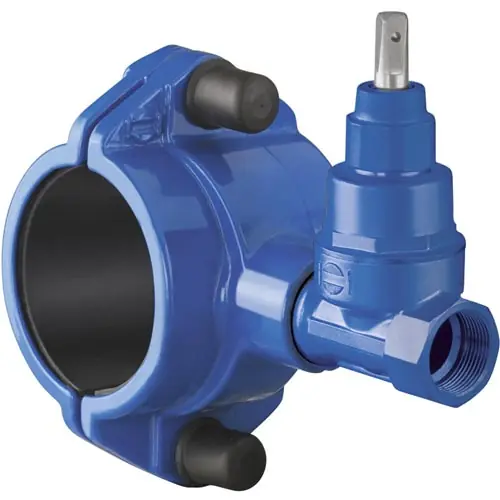

Navrtávací pas HOD-K504 s litinovým šoupátkem pro plastové potrubí
Navrtávací pas pro navrtávku PE-HD a PVC potrubí a montáž přípojky. Pas lze použít pouze při navrtávce zavodněného potrubí. Litinové šoupátko může plnit funkci domovního uzávěru vody. Přednostně určeno pro boční navrtávku. Jednoduchá montáž, nízké utahovací momenty. Těžká protikorozní povrchová ochrana epoxidovým povrstvením dle standardů GSK. Vhodný k zakopání do země.
Provozní podmínky
- Pitná a surová voda: max. 50 °C
- Pracovní přetlak: max. 1,6 MPa
Materiál
- Těleso, objímka: tvárná litina EN-GJS-400-15 (GGG-40)
- Spojovací šrouby: korozivzdorná ocel A2 dle ISO 3506
- Šoupátko: tvárná litina EN-GJS-400-15 (GGG-40)
Ovládání
Ventilovým klíčem nebo pomocí zemní soupravy. Uzávěr zavírá, otáčíme-li ovládacím koncem doprava.
Rozměr navrtávacího pasu
| DN | Da | G | V | L | H | d | šířka objímky |
| 50 | 63 mm | 5/4″ | 130 mm | 159 mm | 154 mm | 32 mm | 70 mm |
