Popis

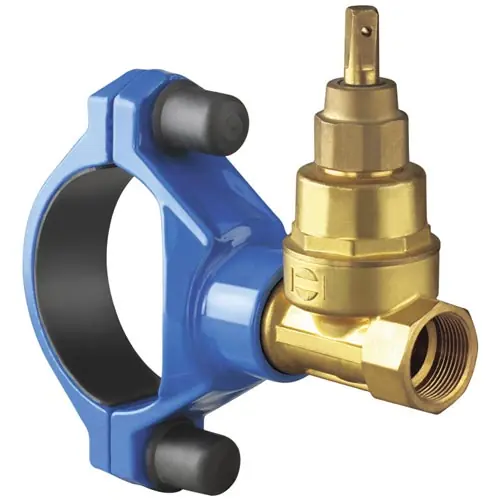

Navrtávací pas HOD-K511 s mosazným šoupátkem pro potrubí z tvárné litiny
Navrtávací pas pro navrtávku potrubí z litiny a montáž přípojky. Pas lze použít pouze při navrtávce zavodněného potrubí. Mosazné šoupátko může plnit funkci domovního uzávěru vody. Přednostně určeno pro boční navrtávku. Jednoduchá montáž, nízké utahovací momenty. Těžká protikorozní povrchová ochrana epoxidovým povrstvením dle standardů GSK. Vhodný k zakopání do země.
Provozní podmínky
- Pitná a surová voda: max. 50 °C
- Pracovní přetlak: max. 1,6 MPa
Materiál
- Těleso, objímka: tvárná litina EN-GJS-400-15 (GGG-40)
- Spojovací šrouby: korozivzdorná ocel A2 dle ISO 3506
- Šoupátko: kovaná mosaz
Ovládání
Ventilovým klíčem nebo pomocí zemní soupravy. Uzávěr zavírá, otáčíme-li ovládacím koncem doprava.
Rozměr navrtávacího pasu
| DN | Da | G | V | L | H | šířka objímky |
| 80 | 94 – 99 mm | 1″ | 190 mm | 155 mm | 154 mm | 50 mm |
