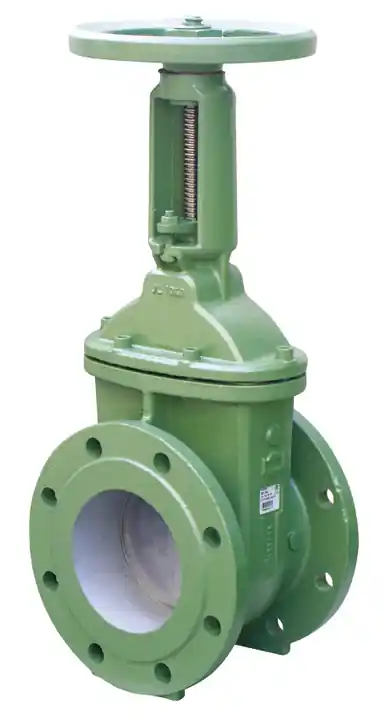

Premium Šoupátko třmenové IKO-Plus DN 200 ner/ner PN6

Popis

Popis

Šoupátko kovotěsnicí dle EN 1171 se třemi O-kroužky v ucpávce.
Lisovaná sedla tělesa a klínu.
Vřeteno točivé nestoupající se závitem uvnitř šoupátkové komory.
Vřeteno kované z jednoho kusu se závitem válcovaným za studena.
Ucpávka nevyžaduje údržbu.
S bezazbestovým těsněním.

Ovládání

Ručním kolem nebo pomocí ovládací sestavy.
Uzávěr zavírá, otáčíme-li ovládacím koncem doprava.

Materiál

Těleso, víko, klín: šedá litina EN-GJL-250 (GG-25)
Vřeteno: korozivzdorná ocel 1.4021 (13% Cr)
Sedlo tělesa, sedlo klínu: korozivzdorná ocel 1.4301 (17% Cr)
O-kroužky: pryž FKM
Vřetenová matice: šedá litina EN-GJL-250 (GG-25)
Ucpávkový šroub: šedá litina EN-GJL-250 (GG-25)
Spojovací šrouby víka: korozivzdorná ocel A2 dle ISO 3506
Ruční kolo: uhlíková ocelOchrana proti korozi

Litinové díly uvnitř základní syntetický nátěr, vně syntetický nátěr zelený (odstín RAL 6011).

Určení

Pára, voda a neagresivní média při max. dovolené pracovní teplotě a max. pracovním přetlaku:
&nbsp&nbsp- 150°C, 0,54 MPa
&nbsp&nbsp- 120°C, 0,60 MPa
Průtočná rychlost při prac. přetlaku:
&nbsp&nbsp- do 0,6 MPa max. 2,5 m/s
&nbsp&nbsp- 0,61,0 MPa max. 3 m/s
&nbsp&nbsp- 1,01,6 MPa max. 4 m/s

Obrázky jsou pouze orientační.
