Popis

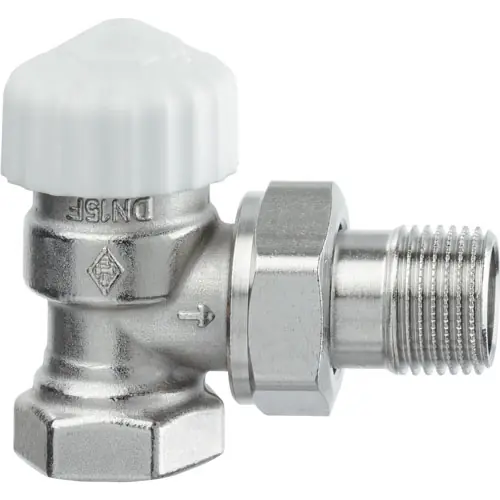

Termostatický ventil s plynulým přesným přednastavením
Termostatické radiátorové ventily Calypso exact jsou určeny pro dvoutrubkové soustavy s nuceným oběhem s běžnými i velkými teplotními spády. Integrované plynulé nastavení umožňuje přesné hydronické vyvážení jednotlivých otopných těles s cílem zajistit požadovaný průtok dle výkonových požadavků. Ventil s velkým průtokovým rozsahem vyniká optimalizovaným tvarem tělesa pro velmi tichý provoz a velmi malé průtokové tolerance.
Doplňkové informace:
Optimalizovaná hlučnost – díky speciálně navrženému profilu proudění
Vysoký průtokový rozsah – pro různé aplikace
Těsnění dvojitým O-kroužkem – pro dlouhodobý a bezúdržbový provoz
Kompletní ventilová vložka může být vyměněna pomocí montážního přípravku HEIMEIER bez vypouštění soustavy.
Normy:
Ventily Calypso exact splňují tyto požadavky:
-
KEYMARK certifikace a zkoušky podle DIN EN 215, řada F.
- „velmi rozšířená verze“ a „standardní verze“ specifikace FW 507 vypracované Arbeitsgemeinschaft Fernwärme (AGFW) (Pracovní PIDpina pro teplárny).
Připojení potrubí:
Tělo ventilu je vyrobeno z mosazi a určeno k připojení k závitovým trubkám, v kombinaci se svěrným šroubením pak k měděným nebo přesným ocelovým trubkám.
Připojení vícevrstvého plastového potrubí je možné pomocí dvojité redukované vsuvky a svěrného šroubení.
Provedení
| DN | D | d2 | I3 | I4 | I5 | H1 |
| 20 | Rp 3/4″ | R 3/4″ | 30 | 63 | 26 | 21,5 |
Technický popis
| Použití | vytápěcí soustavy |
| Funkce | regulace |
| Plynulé nastavení | uzavírání |
| Montážní krytka | bílá |
| Rozměry | DN 20 |
| Tlakový třída | PN 10 |
| Teplota | maximální provozní teplota: 120 °C s montážní krytkou nebo pohonem max. 100 °C minimální provozní teplota: 2 °C |
| Materiál | těleso ventilu: mosaz o-kroužky: EPDM kuželka ventilu: EPDM zpětná pružina: nerez ventilová vložka: mosaz, PPS (polyfenylsulfid) dřík: Niro-ocelový dřík se dvěma těsnícími O kroužky |
| Povrchová úprava | tělo ventilu a šroubení jsou poniklované |
| Připojení pro termostatické hlavice a pohony | HEIMEIER M30x1,5 |
|
Značení |
THE, kód země, šipka směru toku, DN a označení KEYMARK. Označení-II+. |
