Popis

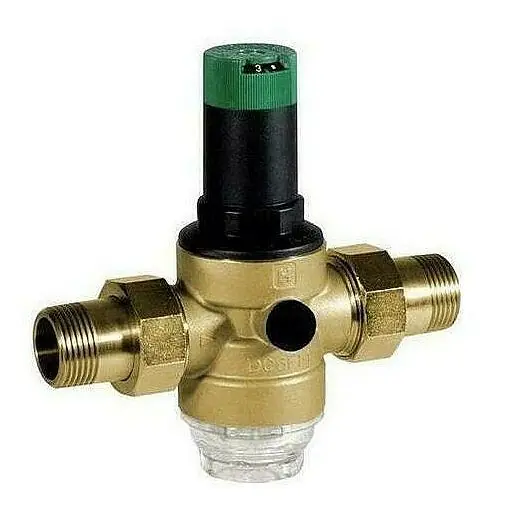

Popis produktu Redukční ventily D06F chrání vodovodní potrubí a připojené spotřebiče před nadměrným mechanickým namáháním. V rozsahu jejich parametrů je lze také použít pro průmyslové a komerční aplikace. Montáž redukčního ventilu předejde poškození způsobeným nadměrným tlakovým namáháním a navíc sníží spotřebu vody. Nastavený výstupní tlak zůstává konstantní, a to nezávisle na kolísání vstupního tlaku. Snížení pracovního tlaku a jeho udržení na konstantní hodnotě taktéž minimalizuje hlučnost vodovodní instalace.
Vlastnosti:
vestavěné nerezové sítko
výstupní tlak se nastavuje otáčením nastavovacího kolečka
nastavitelná pružina není v kontaktu s vodou
ventil lze snadno rozšířit o filtr se zpětným proplachem
změny vstupního tlaku neovlivňují výstupní tlak
Popis funkce:
Pružinové redukční ventily pracují na principu rovnosti sil. Síla způsobená tlakem vody působí na membránu a ta působí proti nastavitelné síle pružiny. Pokles výstupního tlaku způsobí snížení síly, kterou působí membrána proti pružině. Síla pružiny, která je v daném okamžiku vyšší než síla membrány pootevře kuželku ventilu. Tím dojde ke zvyšování výstupního tlaku dokud nejsou síly pružiny a membrány opět v rovnováze. Díky vyvážené kuželce ventilu nemá kolísání vstupního tlaku žádný vliv na tlak vody na výstupní straně.
Parametry:
Materiál: Mosaz
Médium: Voda
Teplota: 40 °C
Těsnění: NBR
Tlak: 16 bar
Vestavěný filtr: 0.16mm
Rozsah nastavení spínacího tlaku: 1.5 až 6bar
Přednastavený výstupní tlak: 3bar
Min. pokles tlaku: 1bar
Jímka filtru: průhledná
- Výrobce  Resideo
